Die vier geprüften Alternativen zur einheitlichen deutschen Gebotszone

Die Überprüfung der Gebotszonen, wie sie von ACER beschlossen wurde, sah im Fall Deutschlands vor, den status quo mit vier alternativen Konfigurationen zu vergleichen. Als günstigste Lösung wurde jetzt die Konfiguration mit fünf Zonen ermittelt, die im wesentlichen mit der Vier-Zonen-Lösung übereinstimmt, aber die Region Schleswig-Holstein (grüne Punkte) zu einer eigenen Gebotszone macht. Die farbigen Punkte markieren die Netzknoten, die den jeweiligen Gebotszonen zugeordnet wurden :

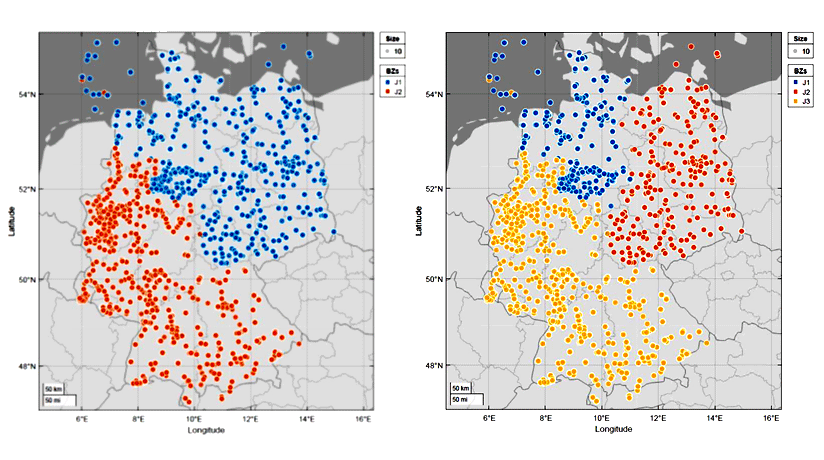

a) DE2 (BZR ID2)   b) DE3 (BZR ID 12)

2 Zonen   3 Zonen

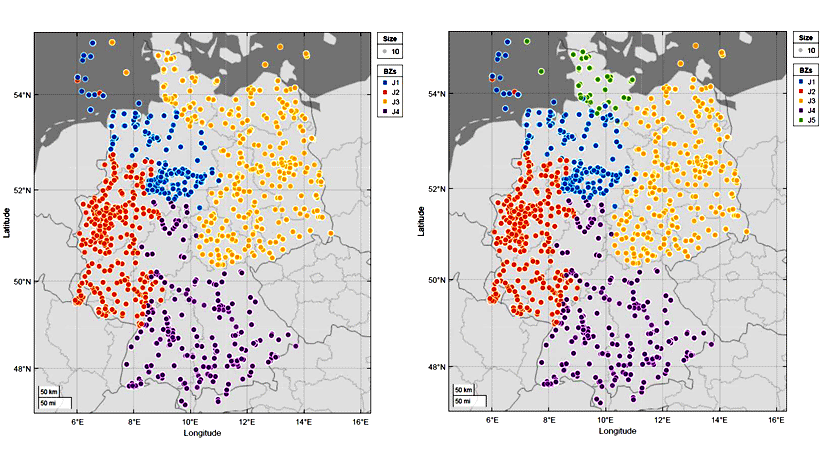

c) DE4 (BZR ID13)   d) DE5 (BZR ID14)

4 Zonen   5 Zonen
